Seilzugnotschalter SEG

		Beschrieb Technische Daten Bestellübersicht Montage Anschluss Ansicht/Massbild Downloads

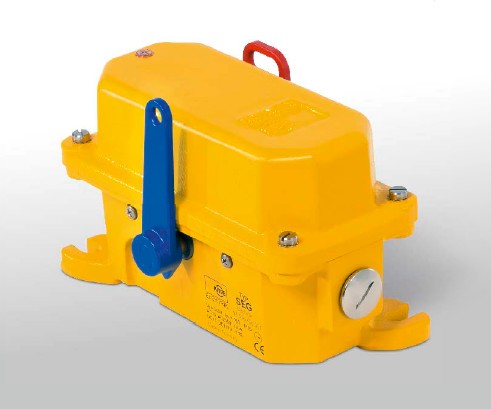

Seilzugnotschalter SEG

Beschrieb

Anwendung

Kiepe Seilzugnotschalter Typ SEG werden gemäss den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt-Geräte als ergänzende Schutzmassnahme an Gurtförderanlagen eingesetzt. Die Geräte sind für den Ausseneinsatz bei grossen Änderungen der Umgebungstemperatur geeignet.

Mit dem funktional abgestimmten Reissleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 125 m ausgelöst werden.

Kiepe Seilzugnotschalter Typ SEG sind konform zur Maschinenrichtlinie 2006/42/EG und UKCA Konformität liegt vor.

Sie dürfen nur in Steuerstromkreisen eingesetzt werden.

Im SEG-Grauguss-Gehäuse ist Platz für bis zu 3 gleichzeitig schaltende Öffner- und Schliesserkontakte und standardmässig mit einem Druckausgleich ausgestattet.
Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ SEG in Sicherheitskreisen gemäß DIN EN ISO 13849 bis Performance Level d (PLd) eingesetzt werden. Funktion

Die Betätigung des Seilzugnotschalters erfolgt mittels Reissleine, die am roten Auslösehebel beidseitig symmetrisch angeschlossen wird. Die Schalteinrichtung des Seilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schliesser- und Öffnerkontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden.

Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet. Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.

Technische Daten

Generell
Bezeichnung	Seilzugnotschalter Typ SEG - Not-Halt-Gerät mit Verrastfunktion
Betätigungsart	Bidirektional (zweiseitig wirkend)
Erfüllte Vorschriften	DIN EN 60947-5-5, IEC 60947 -5-5
Geeignet für	Steuerkreise nach DIN EN 60204 -1
Mechanik
Gehäuse	Grauguss
Beschichtung	PU 2K-Lack Gehäuse gelb (RAL 1004), Auslösehebel rot (RAL 3000), Rückstellhebel blau (RAL 5010)
Befestigung	4 x M10
Installationslänge der Reisleine	2 x 50m (typisch), 2 x 125m möglich
Betätigungskraft	30 N ± 10 N
Gewicht	4.9kg
Elektrik
Schaltsystem	bis zu 3 Schliesser- und 3 Öffnerkontakte, gleichzeitig schaltend, zwangsöffnend (gemäss EN 60947-5-1)
Leitungseinführung (im Lieferumfang enthalten)	2 x M25 x 1,5, mit roter Transportsicherung verschlossen (1x Kabelverschraubung, Dichtbereich Ø 9mm bis Ø 17mm, 1x Verschlussschraube)
Gebrauchskategorie	AC-15: 230 V 6 A / DC-13 125V: 0.8A / DC-13 24V: 2A
Anschlussleitungsquerschnitt (max.)	2.5mm2
Schutzleiteranschluss	Schutzklasse I / Schutzerdung
Bemessungsisolationsspannung Ui	400 V
Bemessungsstossspannungsfestigkeit Uimp	2,5 kV, Verschmutzungsgrad 3
Thermischer Dauerstrom Ith	16 A
Umweltbedingungen gemäss DIN EN 60947-5-5
Zulässige Umgebungstemperatur	-25 °C bis +70 °C
Gehäuseschutzart (nach EN 60529)	IP 66/IP67
Zuverlässigkeit und Sicherheitsdaten
Sicherheitsklassifizierung (abhängig von Systemarchitektur)	DIN EN ISO 13849 -1 (bis PLd) DIN EN 62061 (bis SIL 2)
Elektrische Zuverlässigkeit bei DC-13: 24V / 2A	B10d > 25.000 Zyklen
Elektrische Zuverlässigkeit bei AC-15: 230 V / 6A	B10d > 25.000 Zyklen

Bestellübersicht

Artikelnummer	Bezeichnung	Zusatz	Bestand^*1	Preis^*2
220.03.01.01.01	Schaltelement 1 Öffner oder 1 Schliesser	Ersatzteil für HEN, NTS und SEG	10	28.75 CHF
91.056 400.001	Seilzugnotschalter SEG 001	1 Schliesser, 1 Öffner		685.30 CHF
91.056 400.002	Seilzugnotschalter SEG 002	2 Schliesser, 2 Öffner		740.30 CHF
91.056 400.004	Seilzugnotschalter SEG 004	1 Schliesser, 1 Öffner, mit Signalleuchte		718.30 CHF
91.056 400.005	Seilzugnotschalter SEG 005	2 Schliesser, 2 Öffner, mit Signalleuchte		773.30 CHF
95.064 096.101	Montage-Satz/Stahl 2-seitig getrennt 2x50m ohne Seil	Beinhaltet:4x Kettennotglied, 8x Bügelklemme	4	127.60 CHF
95.303 191.101	Schnellspannsystem Stahl 2-seitig durchg. 2x50m	ohne Seil, beinhaltet Schnellspannklemme	2	139.70 CHF

^*1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang.

^*2: Preise sind nicht verbindlich, Irrtum ist vorbehalten.

Ausstattungsoptionen
Vergoldete Kontakte
Druckausgleichselement
LED-Signallampen in AC/DC-Ausführung für 230 V oder 24 V
Geräte für Zweidraht-Busleitung

Passendes Zubehör wie Reissleinen, Spannfedern und Führungselemente finden Sie hier

Den Seilzugnotschalter SEG gib es hier auch in ATEX Ausführungen

Montage

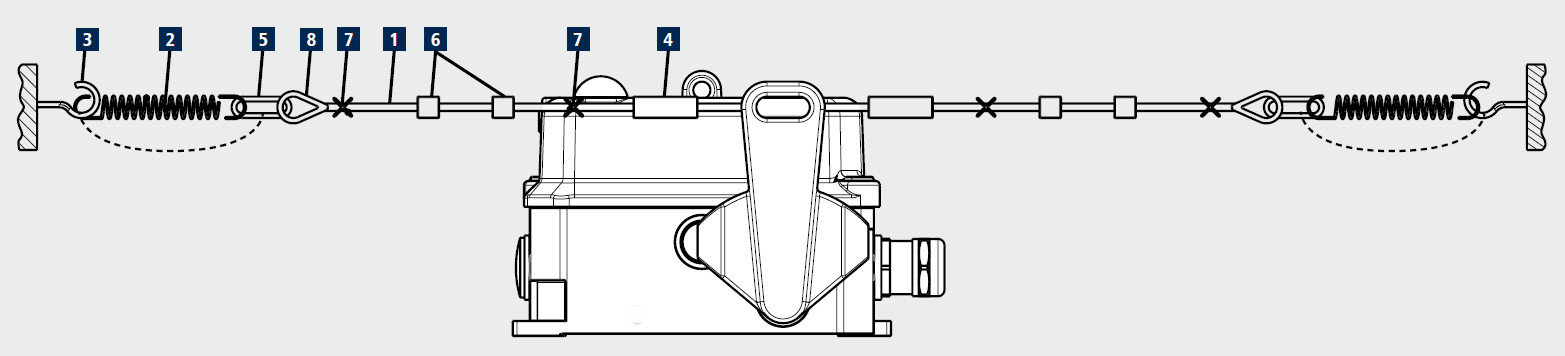

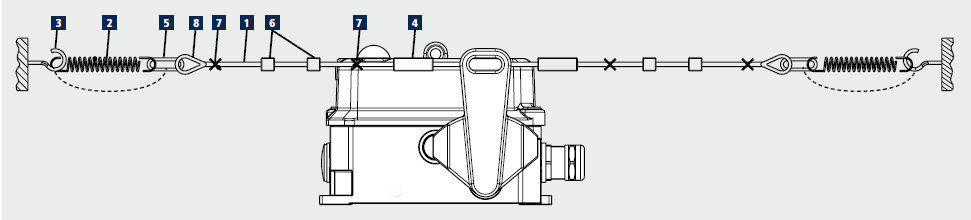

Seilzugnotschalter vom Typ SEG werden mit je 2 M10 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken des Reissleinensystems (siehe Montageschema) befestigt.

Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung, direkt an den Anschlussverschraubungen der Schaltelemente und der Lampenfassung (Option). Die Reissleine 1 wird mit Spannfedern 2 zwischen den Ankerhaken 3 gespannt und am Auslösehebel befestigt.

Nach der Justage der Spannfedern 2 müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.

Klicken Sie auf das Bild für eine grössere Ansicht

1 Reissleine
2 Spannfeder
3 Ankerhaken
4 Spannelement
5 Kettennotglied
6 Führungselement
7 Klemme
8 Kausche

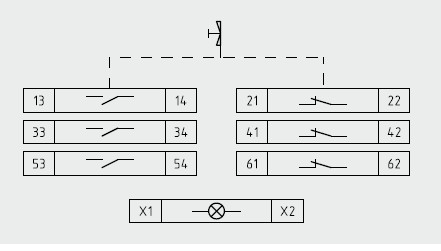

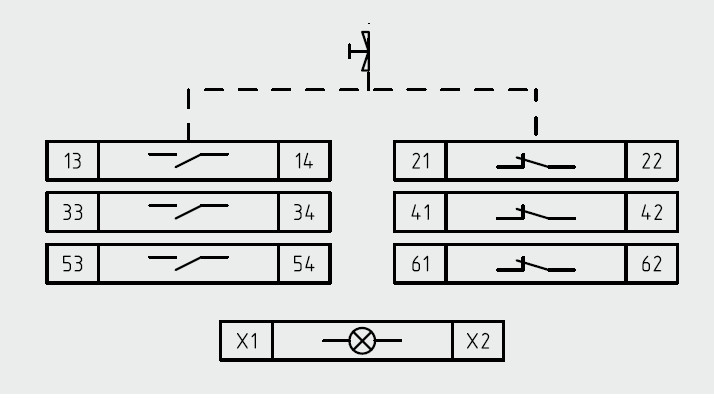

Anschluss

Klicken Sie auf das Bild für eine grössere Ansicht

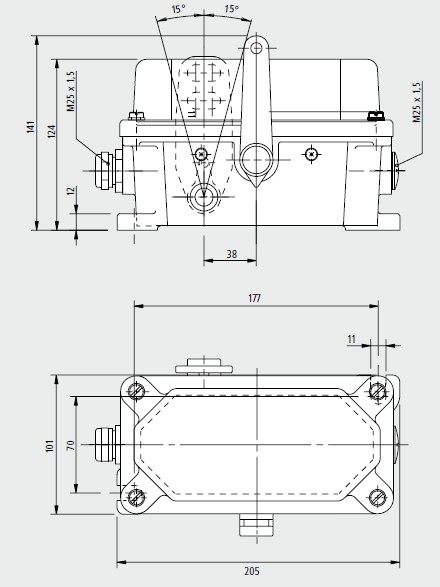

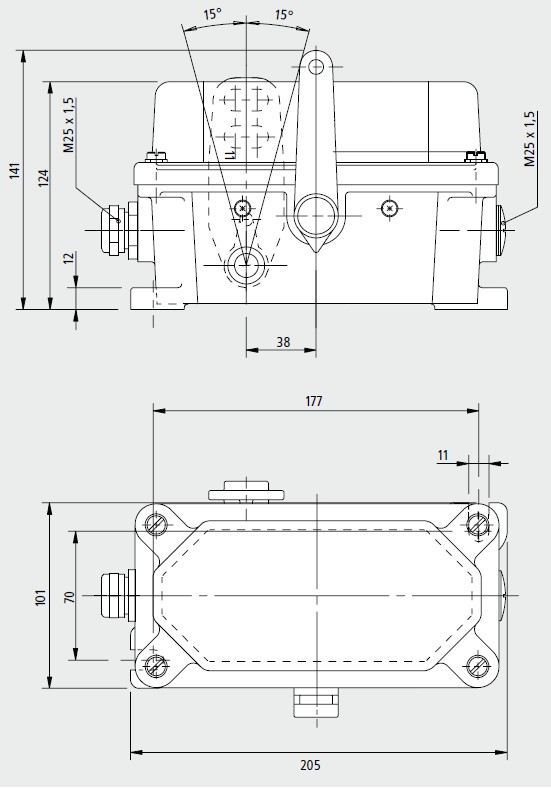

Massbild

Klicken Sie auf das Massbild für eine grössere Ansicht
