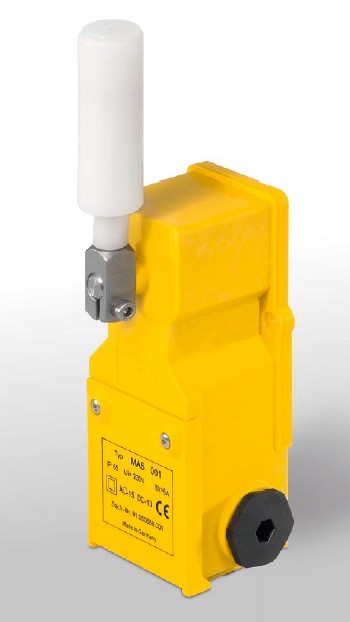

Schieflaufschalter MAS

Beschrieb

Anwendung

Kiepe Schieflaufschalter Typ MAS werden gemäss den Anforderungen der EN 620 zur Schieflaufüberwachung von Förderbandanlagen eingesetzt.
Sie dienen dem Schutz der Anlage vor Beschädigungen oder Zerstörung bei Bandschieflauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet.

Der Kiepe Schieflaufschalter Typ MAS ist konform zur Niederspannungsrichtlinie 2014/35/EU und UKCA Konformität liegt vor.

Die aussschliessliche Verwendung von glasfaserverstärktem Kunststoff und Edelstahl zielt insbesondere auf den Einsatz in aggressiver Umgebung, d.h. Kali- und Salzbetrieben, Seehäfen sowie Harnstoff-, Recycling- und Kompostieranlagen.

Standardmässig werden die Schalter mit zwei Schaltelementen mit selbstreinigenden Kontakten gefertigt.
Der Schieflaufschalter darf nur in Steuerkreisen eingesetzt werden.

Technische Daten

Erfüllte Vorschriften	EN 60947-5-1
Geeignet für	Steuerkreise nach DIN EN 60204-1
Gehäuse	PA, glasfaserverstärkt, UV-stabilisiert
Befestigung	2 x M6
Leitungseinführung	3 x M25 x 1,5
Gehäuseschutzart (nach EN 60529)	IP 65
Bemessungsisolationsspannung Ui	AC 250 V
Zulässige Umgebungstemperatur	- 25 °C bis + 70 °C
Schaltsystem	2 Wechsler, selbstreinigend
Schaltpunkte	10° und 25°
Auslenkung	max. 90°
Thermischer Dauerstrom I th	6 A
Gebrauchskategorie	AC-15, AC 230 V / 1,5 A sowie DC-13, DC 60 V / 0,5 A
Anschlussquerschnitt	max. 2,5 mm²
Einbaulage	beliebig
Bestell-Nummer	91.050 688.001

Bestellübersicht

Artikelnummer	Bezeichnung	Zusatz	Bestand^*1	Preis^*2
91.050 688.001	Schieflaufschalter MAS 001	2 Wechsler, mit Vorwarnung, ohne Rastung	6	200.20 CHF
94.037 860.001	Hebel mit Kunststoffrolle 25mm Durchmesser	Ersatzteil für MAS und VG	24	46.20 CHF
94.037 860.006	Hebel mit Kunststoffrolle lang 25mm Durchm.	Ersatzteil für MAS und VG	10	75.90 CHF
94.059 002.001	Druckausgleichselement M25	Ersatzteil für MAS und MRS		28.60 CHF
96.038 986.130	Konsolblech S10 zu MAS,VG		4	63.25 CHF

^*1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang.

^*2: Preise sind nicht verbindlich, Irrtum ist vorbehalten.

Montage

Schieflaufschalter vom Typ MAS 001 werden paarweise am Obergurt vor der Antriebstrommel, am Untergurt vor der Umlenktrommel und zusätzlich an kritischen Stellen, bei grösseren Achsabständen oder an Materialübergaben montiert.

Klicken Sie auf das Bild für eine grössere Ansicht

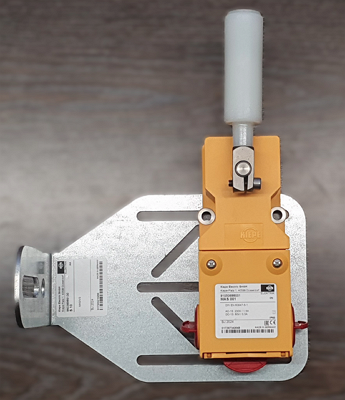

Für die Befestigung der Schalter ist das Konsolblech S10 ideal. Es bietet eine schnelle und einfache Montage am Förderband mit vielen Positionierungsmöglichkeiten
Das korrosionsbeständige Material hält jeder Witterung Stand. Die Bleche können sowohl im Innen- als auch Aussenbereich angebracht werden.

Konsolblech MAS

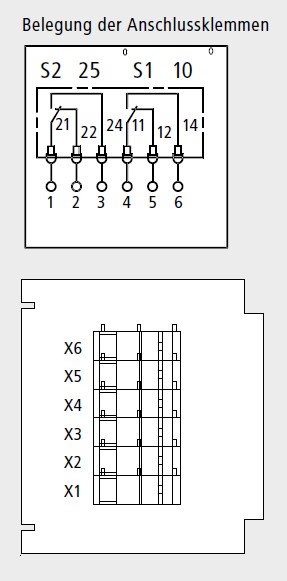

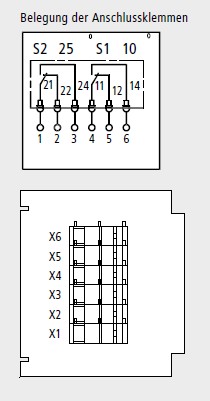

Anschluss

Klicken Sie auf das Bild für eine grössere Ansicht

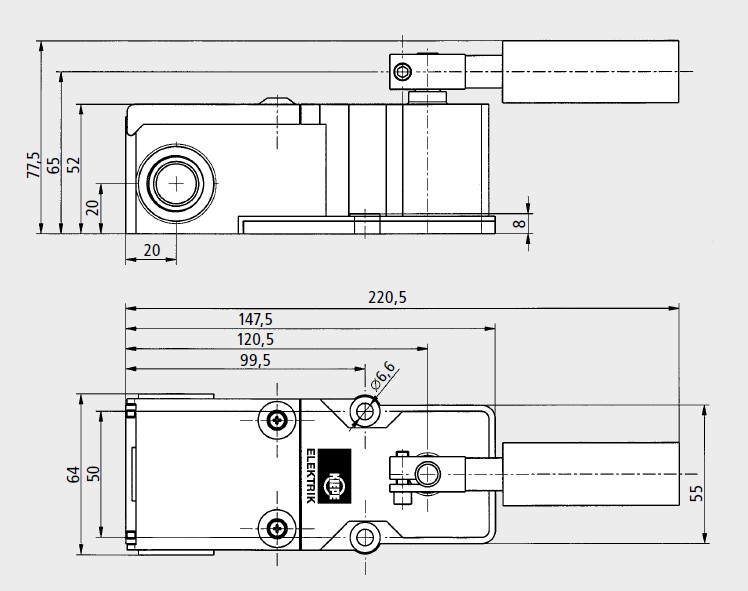

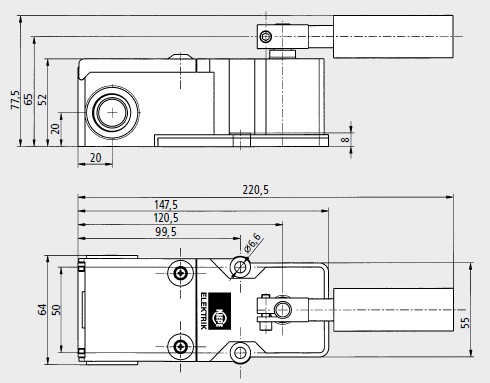

Massbild

Klicken Sie auf das Massbild für eine grössere Ansicht
