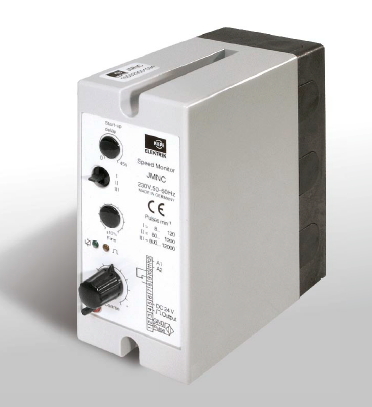

Drehzahlwächter JMNC





JMNC Wichtige Information

Der JMNC Drehzahlwächter wird nicht mehr produziert und soll nur noch als Ersatzteil für bestehende Installationen eingesetzt werden. Als Ersatz wir der Drehzahlwächter EDW verwendet






Beschrieb

Anwendung

Die Kiepe Drehzahlwächter JMNC werden in Verbindung mit einem die Drehzahl erfassenden Impulsgeber zur Drehzahl- bzw.Stillstandsüberwachung von Antrieben eingesetzt.

Als Impulsgeber können sowohl induktiv arbeitende „Impulsgeber“ nach NAMUR EN 50227 (Kiepe DG/DK) als auch optoelektronische Dreileiter-Impulsgeber minusschaltend (NPN) (Kiepe EOG) eingesetzt werden.

Die Impulse des Gebers werden vom Drehzahlwächter so ausgewertet, daß beim Unter- oder Überschreiten einer vorgegebenen Solldrehzahl ein Signal gegeben wird. Um die Kontaktsicherheit in elektronischen Steuerstromkreisen zu erhöhen, wird beim JMNC ein Ausgangrelais mit vergoldeten Doppelkontakten eingesetzt.

Option: Auf Wunsch wird der Drehzahlwächter JMNC in einem Kunststoffgehäuse verdrahtet geliefert. Der Schaltzustand kann durch die Klarsichthaube des Kunststoffgehäuses beobachtet werden. Diese Ausführung wird häufig bevorzugt, um die Drehzahlüberwachung in unmittelbarer Nähe des Antriebs zu installieren und das Ausgangssignal des Drehzahlwächters über nicht abgeschirmte Leitungen zur Schaltwarte zu übertragen.

Funktion

Die Schaltung des Drehzahlwächters ist so aufgebaut, dass die Vorteile der digitalen Impulseingabe genutzt werden. Zeitverzögerungen, wie sie bei der analogen Auswertung durch die Mittelwertbildung der Impulsfolgen bedingt auftreten, entstehen nicht. Das Gerät vergleicht den Abstand zweier aufeinanderfolgender Impulse mit einer vorgegebenen Zeitbasis und schaltet bei entsprechender Abweichung sofort ab. Bei Impulsgeberstörungen oder Ausfall der Versorgungsspannung fällt das Relais ebenfalls ab.

An einen Impulsgeber können beliebig viele Drehzahlwächter EDO angeschlossen werden. Die jeweiligen Schaltpunkte können dabei verschieden sein.





Bedienungselemente

Potentiometer „Hochlaufüberbrückung“
Die Hochlaufzeit, also die Zeit, die ein Antrieb benötigt, um die Nenndrehzahl zu erreichen, kann zwischen 0 und 45 Sekunden eingestellt werden. Während der Hochlaufzeit bleibt das Ausgangsrelais angezogen.

Impulsbereichswahlschalter
Mit dem JMNC kann der gewünschte Schaltpunkt im Bereich zwischen 8 und 12 000 Impulsen pro Minute eingestellt werden. Dieser Impulsbereich wird zwecks einfacher Einstellung durch einen Drehschalter in drei Überwachungsbereiche unterteilt.

Impulse / min Schalterstellung Ausschaltverzögerung in s ohne Relaisabfallzeit
8 ... 120 I 7.5 ... 0.5
80 ... 1200 II 0.75 ... 0.05
800 ... 12000 III 0.075 ... 0.005

Die maximale Betriebsfrequenz beträgt unabhängig vom Einstellbereich 14000 Impulse/Minute.

Wichtiger Hinweis: Der JMNC verarbeitet Impulse pro Minute und nicht Umdrehungen pro Minute. Die Antriebsdrehzahl muss daher mit der Anzahl der Bedämpfungselemente des Gebers pro Umdrehung multipliziert werden.

Einstelltaster
Mit dem Taster kann während der Einstellung des Schaltpunktes das Ausgangsreiais überbrückt werden, d.h. der Antrieb wird nicht durch den Einstellvorgang des Drehzahlwächters abgeschaltet.

Potentiometer „Sollwerteinstellung“
Innerhalb des jeweiligen Überwachungsbereiches wird der Schaltpunkt mit dem Sollwertpotentiometer eingestellt.

Potentiometer „Feineinstellung“
Die Sollwerteinstellung kann zusätzlich um ± 10 % nachjustiert werden.

Leuchtdiode, grün
Diese LED zeigt den Schaltzustand des Drehzahlwächters an:
LED an Relais angezogen
LED aus Relais abgefallen

Leuchtdiode, orange
Diese LED blinkt im Takt der vom Geber angekommenen Impulse. Oberhalb 1500 Impulse pro Minute geht das Blinken in Dauerlicht über. Sollte diese LED im Betriebsfehlerfall dunkel bleiben, sind der Impulsgeber und die Verbindungsleitung zum Drehzahlwächter auf ihre Funktionstüchtigkeit hin zu überprüfen.






Technische Daten

Generell
Erfüllte VorschriftenEN 50178-94, EN 50081-1, EN 50082-2
Geeignet fürAnlagen und Steuerungen nach EN 60204
FunktionUnterdrehzahlüberwachung, Stillstandsüberwachung
AufbauDer Sockel ist kriechstromfest und mit Kabeleinführungen und Anschlußklemmen versehen. Das Oberteil mit der Schaltung ist in den Sockel steckbar.
Zulässige Umgebungstemperatur TU- 25 °C bis + 70 °C
Lagertemperatur TL- 35 °C bis + 80 °C
Schaltpunktabweichung< 1 % (TU Konst.)
Schalthysterese10 % des eingestellten Schaltpunktes
Mindestimpulsdauer des Gebers≥ 1,5 ms
Ansprechzeit des Ausgangsrelais150 ms nach Einschalten der Betätigungsspannung
Hochlaufüberbrückungszeit0 - 45 s einstellbar
SchutzartIP 51 nach EN 60529
Einbaulagesenkrecht (siehe Massbild)
Elektrisch
VersorgungsspannungAC 230 V, 50 ... 60 Hz (andere Spannungen auf Anfrage)
Zulässige Spannungstoleranz± 10 %
Leistungsaufnahmeca. 2 VA
RelaisausgangKontaktart: 1 Wechsler
Schaltvermögen Ie / UeAC 2 A / 230 V



Zeitdiagramm

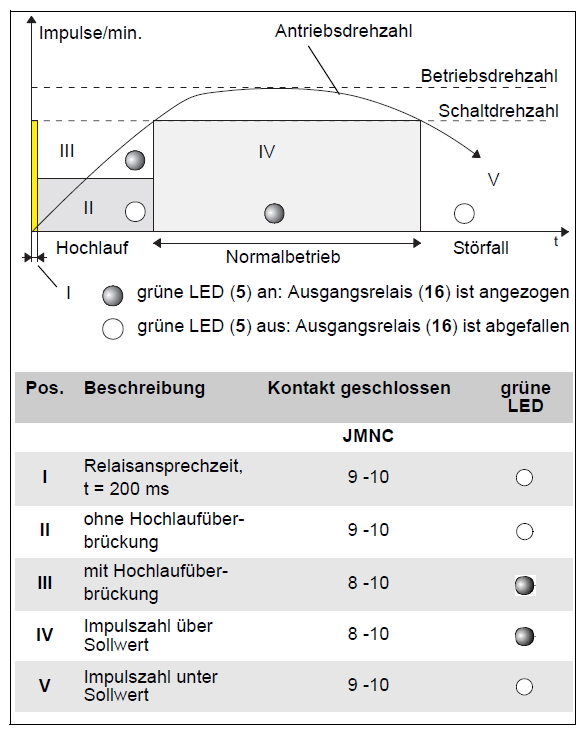

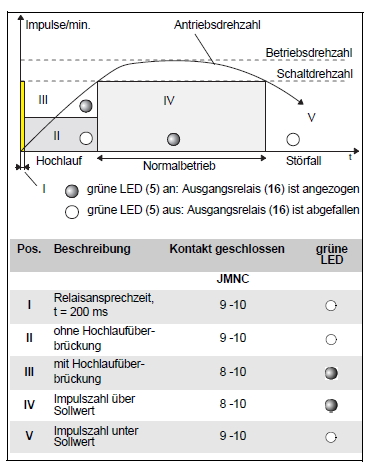

Schaltungsablauf des Drehzahlwächters JMNC Unterdrehzahlüberwachung

Klicken Sie auf das Bild für eine grössere Ansicht

Anschluss

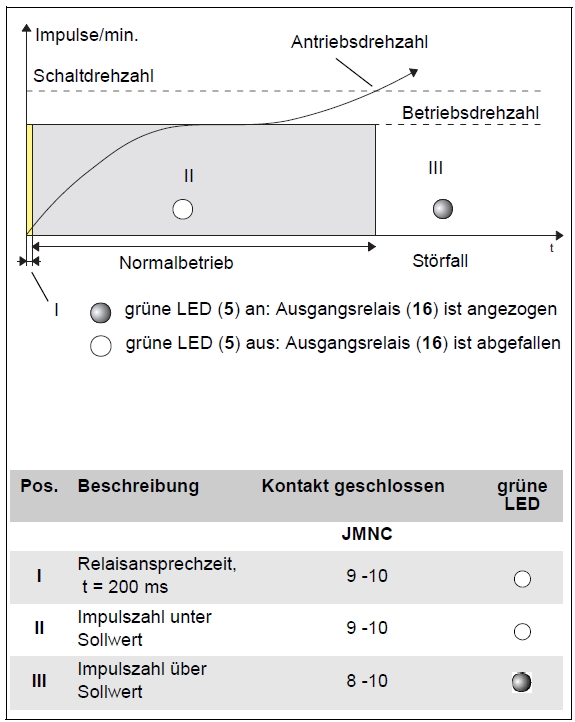

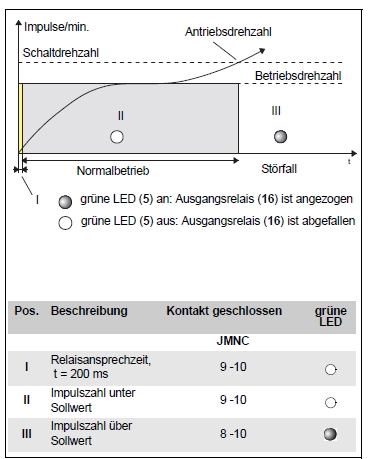

Schaltungsablauf des Drehzahlwächters JMNC Überdrehzahlüberwachung (ohne Hochlaufüberbrückung)

Klicken Sie auf das Bild für eine grössere Ansicht

Anschluss






Bestellübersicht


Artikelnummer Bezeichnung Versorgungsspannung Shop
93.045 365.001 (Auslaufmodell) Elektronischer Drehzahlwächter JMNC AC 230 V
93.045 365.002 (Nicht mehr erhältlich) Elektronischer Drehzahlwächter JMNC DC 24 V
93.045 365.003 (Nicht mehr erhältlich) Elektronischer Drehzahlwächter JMNC AC 115 V





Schaltfunktionen


JMNC als Unterdrehzahl- oder Stillstandswächter mit Hochlaufüberbrückung
Während die eingestellte Hochlaufüberbrückung abläuft, ist das Ausgangsrelais angezogen (Kontakt 10-8 geschlossen). Ist die Hochlaufüberbrückungszeit abgelaufen und die Abschaltdrehzahl unterschritten, so fällt das Ausgangsrelais ab.(Kontakt 10-9 geschlossen).

JMNC als Überdrehzahlwächter ohne Hochlaufüberbrückung
Mit den Drehzahlwächtern JMNC können auch Überdrehzahlen überwacht werden. Die Geräte sprechen bei Überschreiten der eingestellten Drehzahl an, ohne in die Verriegelung zu gehen. Die grüne Leuchtdiode leuchtet auf, wenn die Schaltdrehzahl überschritten wird. Bei Spannungsausfall oder Störung erfolgt keine Meldung. Falls diese Überwachungsfunktion gefordert wird, muß der Kiepe Drehzahlwächter, EDO verwendet werden.

Die Hochlaufüberbrückungszeit muß auf „Null“ gestellt werden.

Das Ausgangsrelais zieht an, wenn die Abschaltdrehzahl überschritten wird. (Kontakt 10-8 geschlossen)





Anschluss

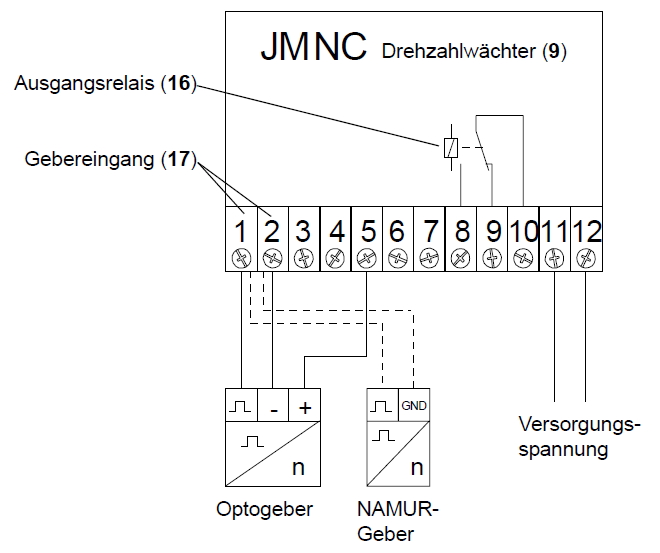

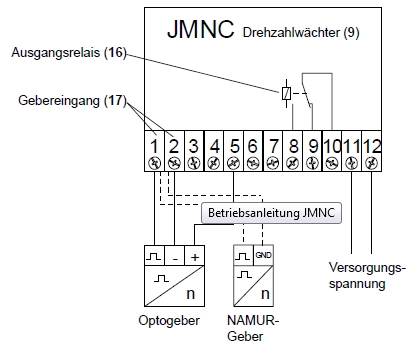

JMNC als Unterdrehzahlwächter mit oder ohne Hochlaufüberbrückung

Klicken Sie auf das Bild für eine grössere Ansicht

Anschluss

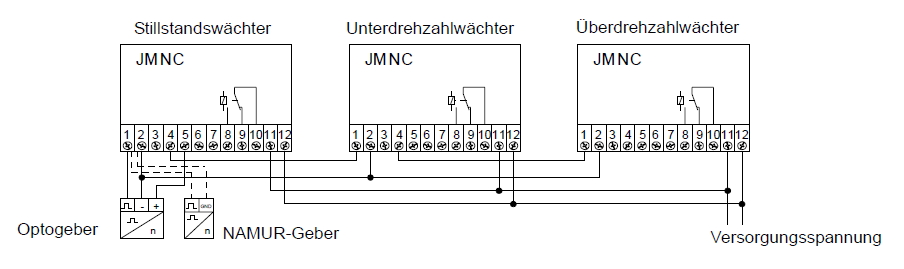

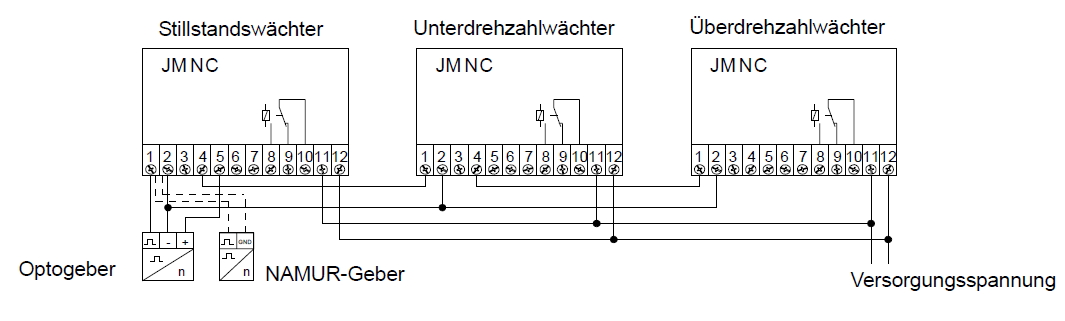

Betrieb mehrerer JMNC an einem Impulsgeber

Klicken Sie auf das Bild für eine grössere Ansicht

Anschluss

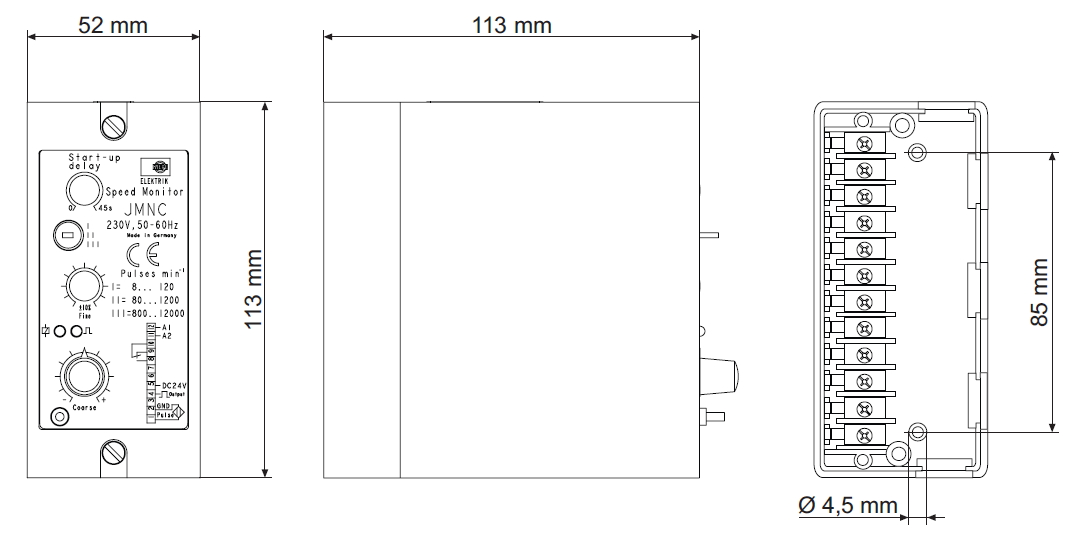

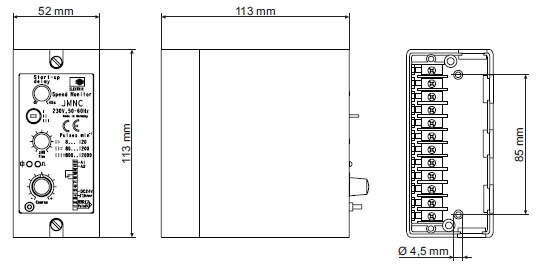

Massbild


Klicken Sie auf das Massbild für eine grössere Ansicht

Massbild
